1、施工计划网络图

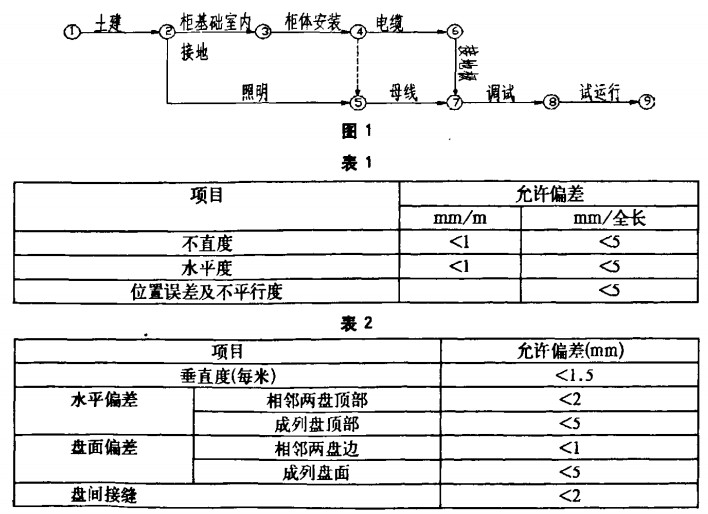

每一项工程都需要制定完善的施工方案,科学地统筹安排各项施工活动,以取得更大的经济效益,同时施工过程必须符合三个要求,即连续性、比例性、均衡性。在已选定施工方案的基础上,编制施工进度计划,根据工程工作量,按照劳动定额及有关因素排列的施工期限,来指挥生产、组织施工、确定劳动力及物资供货日期。在规定的工期内,合理安排工程中的相互衔接和穿插的配合关系,有计划地完成质量合格的工程任务。如下为10kV配电房的建设网络计划.
2、土建施工及电气配合
土建施工人员必须按照土建设计图纸认真规范的进行施工,同时电气管理人员、电气安装人员必须和土建施工人员搞好协作关系,互相帮助提醒,互相理解、认真读图,充分掌握土建的结构和房间的布置及装饰要求,何时进行哪一步工作,需要何种材料等,要心中有数。
2.1土建方面要隶
(1)长度大干7m的配电装置室,应有两个出口,并宜布置在配电装置室的两端。
(2)配电装置审应设防火门,并应向外开启,防火门应装弹簧锁,严禁用门闩。相邻配电装置室之间如有门时,应能双向开启。
(3)配电装置室可开窗,但应采取防止雨,雪,小动物、风沙及污秽尘埃进入的措施。配电装置室临街的一面不宜装设窗户.
(4)电缆沟要做防水防潮处理。
(5)高压柜混凝土基础、电缆沟、电缆沟边的角钢预埋等严格按照设计要求施工。
2.2管线的预埋
(1)进出配电房的电缆预埋钢管两端应做成喇叭口,管口去除毛刺。
(2)埋人建筑物、构筑物内的电线保护管,与其表面的距离不应小于15mm.
(3)电缆沟内的电缆支架预埋:电缆支架由角钢制成一字型、尾部开鱼尾,前端应翘起,入墙部分不小于l5 0mm,角钢的规格由被支电缆外径决定,入墙部分用高标号水泥砂浆浇注。
3高压柜槽钢基础.室内接地线的连接
3.1槽钢基础的制作安装
基础槽钢的制作安装是很重要的一环,否则不能保证柜体的安装要求。
(1)选用10#槽钢按照设计图纸的尺寸进行下料、拼装、焊接、打磨、防腐处理等工艺完成制作,然后按平面布置图上的尺寸位置将槽钢摆放正确。调整水平后,与原预埋的角铜焊接。基础型钢安装的允许偏差应符合下表的规定(如表1)。
(2)基础槽钢安装后,其顶部宜高出抹平地面lOmm.手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地,每组基础不小于2处接地,用30x5的镀锌扁钢与接地干线焊接。
3,2室内接地线的制作安装
根据设计图纸及有关规范进行配电室内及电缆沟内的接地线安装.
4照明。插座安装
在高压柜槽钢基础和接地极安装的同时应进行照明、插座安装工作。高压柜安装时,照明部分应安装完毕,插座部分的穿线要结束,其它可以与柜体安装同时段进行。严格按照设计图纸进行施工,值得注意的是:照明及插座线应用阻燃型的,应急灯具安装应按照供货厂家的要求加控制线。
5高压柜.直流屏的安装
高压柜进场之前,配电室的土建、装饰、照明工程已结束,门窗已安装完毕。室内地面工作已结束,室内沟道无积水,杂物。
5.'高压柜安装
(1)进场时对柜体进行验收检查,对照图纸及合同进行验收,合格后方可进场安装。
(2)高压柜的顺序位置不能放错,应按图纸依次安装。摆放完毕后再进行最后较
正,偏差值应符合规范要求。然后用连盘螺栓进行连盘,最后将盘与基础型钢点焊固定。
(3)母线耩安装时要保证桥的拉杆牢固。
5.2宣流屏安装
(1)进场时对柜体进行验收检查,按合同核对蓄电池,直流屏的型号、规格是否与合同规定的一致,验收合格后方可进场安装。
(2)柜体安装要符合规范,盘、柜安装的允许偏差如表2。
