某公司水泥车间原料工段使用的2台Ø2.2x6.5m球磨机，在实际使用过程中．出料中空轴与出料螺旋联接的8-M20x35螺栓经常断掉．残存部留在中空轴尾端8-M20螺孔内。检修工要更换已断的螺栓．就必须先将其取出．为此经常要把磨尾出料的圆筒筛拆掉，搭好架子，吊来摇臂钻床，利用钻床将螺栓残留部钻除，然后进行扩孔、攻丝，把加大的螺栓更换上去。这样的检修时间很长，检修频率也很高，造成球磨机停机时间长，对生产不利。
2、改进措施

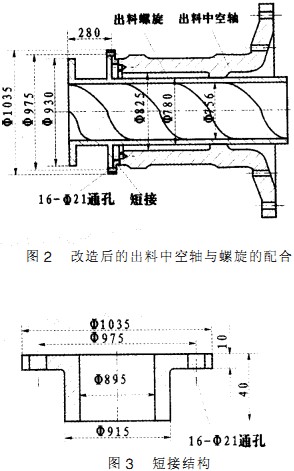

对该球磨机进行了认真的研究、分析发现，出料中空轴与出料螺旋的联接方式不太合理（见图1）。对此，我们进行了改进：在中空轴尾端加焊一个短接．在加焊时保证二者同轴度．中空轴法兰相应加大、后移。然后，利用短接上的法兰与出料螺旋上的法兰用M20x40螺栓联接。同时，联接螺栓增加到16只（见图2）。短接结构见图3。这样即使以后联接螺栓断掉了，更换起来也很方便，直接把M20x40螺栓装上、拧紧螺母，就可以开机运行了。
3、改进效果
自2004年4月6日改进至今．出料中空轴与出料螺旋联接螺栓很少发现有断掉的现象，即使偶尔有螺母松脱，装回去也很省时省力。因此减少了停机维修时间，提高了球磨机的运转率。
4、结束语
去年，我们陆续对其它4台球磨机的出料中空轴与出料螺旋联接方式及进料中空轴与进料螺旋联接方式进行了相同的改进，效果很好。
