水稻干燥机械是我国目前需求量最大的干燥设备之一。因为水稻在全国的种植面积占耕地面积的1/4，而且还呈加速上升趋势。水稻是由稻米、稻壳、稻糠组成的一种热敏性物料，其颖壳对水稻干燥时的降水起阻碍作用，干燥困难。不适当的干燥工艺及工艺参数必将造成爆腰率的增加，影响烘后品质，整米率低。目前，稻谷的干燥多采用玉米等谷物的通用干燥机，因而造成米质降低，爆腰现象严重。因此，我们设计了5DSH - 16型谷物干燥机，该机工艺先进，不仅能保证水稻种子的纯度和发芽率，还能用于水稻、小麦、玉米等多种作物商品粮的烘干，是水稻种粮干燥加工的理想机型。
1、主要结构和工艺流程
1.1主要结构
5DSH - 16型干燥机主机采用双层金属塔式结构，中间采用保温岩棉保温。其结构如图1所示。主要包括塔顶、储粮段、进气段、排气段、缓苏段、冷却段和排粮段等几部分。该机除排粮段外，均采用通用的框架结构，内外护板铆接在框架上，安装方便，热效率高，节能显著。
1.2工艺流程及结构参数
1.2.1工艺流程
种粮经检验、计粮后经初清机清除杂质，由提升机送入前储仓暂储，然后经输送机提升至干燥机塔顶。种粮从塔顶进入并向下流动，经热风炉加热的热风经热风管道由进气角状管进入烘干室，对种粮进行加热干燥。热风流向与种粮流动方向一致，为顺流干燥。该机在每次干燥前设有较大的缓苏段，以使谷物的温度和水分进行充分的平衡。种粮经多次加热、缓苏后被冷却经排粮辊排出。种粮达到标准水分后经复清机清理计量后进入后储仓储存。
1.2.2结构参数
主机由18节箱体、塔顶、底座和热风管道组成，外形尺寸为3080×4170×22530mm。每节箱体为3080×2080×1000mm的通用框架结构，其中2层储粮段，5层加热段，5层排气段，4层缓苏段，1层冷却段，1层分粮段。以燃煤间接加热空气为热介质，干燥水稻种子时热风温度应控制在60℃以下。其温度要根据干燥不同谷物来进行调控。
2、设计计算

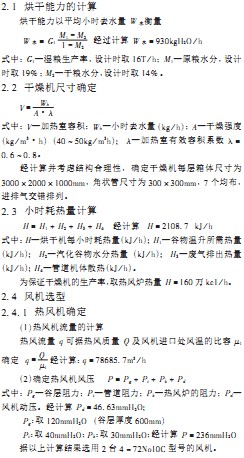

2.1烘干能力的计算
2.4.2冷风机确定
经分析计算冷风机风量19671. 4m3/h，风压135mmH20，选用一台4 - 72N08C型号的离心风机。
2.5热介质温度确定
本机以烘干水稻种子为依据，热风温度直接制约着产量的高低和干燥质量的好坏，温度过高影响种子发芽率，经试验研究，干燥水稻种子时的热风温度应控制在45℃~ 55℃为宜。烘干其它谷物及商品粮时可采用较高的温度。
3、结论
经理论设计与生产实践证明，5DSH - 16型谷物干燥机有以下特点：
(1)该机干燥工艺先进，性能可靠，干燥均匀，品质好。
(2)采用通用框架结构，加工安装简便，成本低。
(3)单位热耗低，效率高，节能显著。
(4)干燥温度调节范围广，可适应不同谷物的干燥要求。
(5)结构合理，采用排粮辊和滑粮板由输送带输出干粮，降低了谷物的破碎率。
(6)配备较完善的自控系统，实现了热风温度自控，料位控制，模拟监控等。自动化水平高，操作简单。
