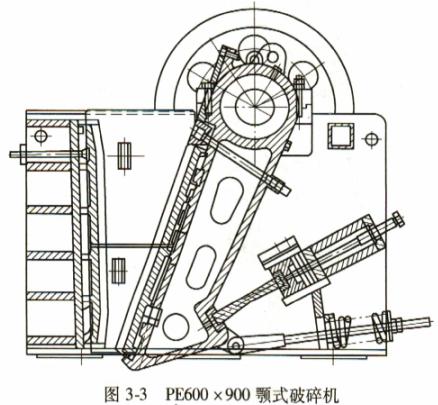

图3-3所示为PE600×900
颚式破碎机，该机动颚为正悬挂。这种破碎机是在老式600×900颚式破碎机基础上改进设计而成，是由作者设计由某厂制造并销售给意大利厂商，设计要求是，提高产量、降低机重。首先采用机构优化设计使破碎机有最佳的动颚运动特性，不仅能保证破碎机产量可提高35%左右而衬板使用寿命又可延长，具体数值没有记载。破碎机总质量大约降至14t，原机为15. St。在结构方面，将肘座后墙水平方向布置改为沿着肘板方向倾斜布置，这样减少了肘板在机架垂直方向的分力，使肘座导轨受力得到改善，其次的特点是，将肘板座后墙板设计成受压的杆件而不是一种呈梁的形式，从而提高它的强度，减轻质量。国产颚式破碎机质量普遍比国外先进破碎机质量大而且差值也不小，其中重要原因是材质和工艺，其他原因也值得研究和探讨，如动颚、机架结构不合理和飞轮过重等。主轴中心不在机架侧臂板中心上，形成悬臂等也是一个因素。在此前，作者先后曾设计150×750、250×400、400×600、500×750各规格复摆颚式破碎机，分别在湖南、湖北、河南、辽宁、河南以及江苏等地某制造厂制造，其性能均比国标中所规定技术指标优越。
