NE150提升机下链轮轴磨损的处理
1、下链轮轴磨损原因
车间1号水泥磨出磨提升机为NE150链板斗式提升机，其下链轮系统结构见图1。
该提升机配重形式为重力式，配重通过螺栓和轴承座连接。每侧轴承座通过4根销轴顶在滑板上，当配重带动轴承座上下移动时，又通过销轴和滑板的接触摩擦力带动滑板移动。当销轴磨损严重时，该摩擦力不能带动滑板上下移动，下链轮轴就会和滑板直接接触产生磨损，轴和滑板的径向间隙就会越来越大，导致漏灰。
2、解决办法

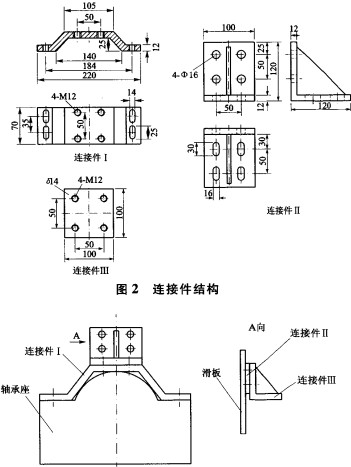

销轴失效导致轴和滑板孔接触是磨损的主要原因。因此，我们把轴承座和滑板固定连接，让轴承座直接带动滑板上下移动。制作连接件I、Ⅱ、Ⅲ，见图2示。连接件I根据下链轮轴承座的形状制作，在轴承座上攻M12的螺纹，用螺栓通过连接件I上的4个长孔和轴承座连接。再将连接件Ⅱ通过其上的长孔和连接件I连接。把连接件Ⅲ和滑板四周角焊，把连接件Ⅱ上4个∮16的孔和连接件Ⅲ连接在一起。装配简图如图3所示。这样当轴承座移动时，就可以直接带动滑板上下移动，避免了轴的磨损。
在2005年的年底大修中，提升机更换了1根新的下链轮轴，并采用了以上的方法进行处理，运转一年多来下链轮处无漏灰现象并且下链轮轴没有丝毫磨损，收到了良好的效果。
