一、PEX150 x500小型破碎机
PEX150×500小型破碎机，如图3.1所示。该机是由作者设计，并进行机构优化设计；由山西、湖北、内蒙古等地区制造厂生产。作者曾在山西使用现场观察到：由于排料皮带堵料使破碎机自动停车，当清除堵料后，理应先清除破碎腔堆满的物料后方能启动破碎机，然而操作工人没清除物料而直接满负荷启动，破碎机却轻而易举的进入正常工作。它违背颚式破碎机必须空负荷启动的规定。作者认为：当时破碎腔堆满的物料没经预先筛分，其中大小块物料混合并带有部分粉料以及该物料强度也较低；破碎机动颚的重心离回转中心较近，所以才能实现满负荷启动事实。不仅如此，该机空负荷工作几乎听不到震动声音，说明破碎机平衡最佳。该机采用零悬挂。
二、大破碎比破碎机

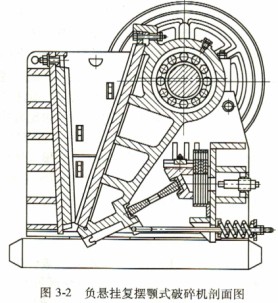

PEF400 x600大破碎比颚式被碎机，如图3.2所示。该机比目前已有破碎机的破碎比都大很多，可达17。用它一台，可代替原400×600破碎机和两台250×400破碎机的两段破碎。其主要技术经济指标优于同规格破碎机。这种大破碎比破碎机是首创，它为开发大破碎比颚式破碎机开辟一条新路。
该机先后在湖北、内蒙古和江西某厂家制造并受到用户好评。该机是采用负悬挂，由于动颚悬挂高度降低，可用较小的偏心距，得到较大的动颚行程，从而提高产量又能降低能耗，减小动颚行程比，以及减少衬板磨损。由于动颚结构紧凑、质最轻、质量中心距回转中心距离减小，产生惯性力较小，从而使破碎机易启动，运转中机器振动和噪声显著降低，提高了机器运转平稳性。
图3-1、图3-2两种破碎机机构参数，都是采用多目标优化设计，致使偏心距分别为e=7mm、e=9mm，动颚悬挂高度h=0、h=- 80mm，行程比i≈2.8，i≈2.4，而且机构紧凑，从而使机器体积小、质量轻、产量高、能耗低。一般可降耗20%以上，提高产量25%以下，机重又能减轻20%以下，可谓性能优越。其原因就是用现代设计方法，可以符合考虑所有设计参数的相互影响，从而可以找到一个最佳设计方案以及各个参数值。
