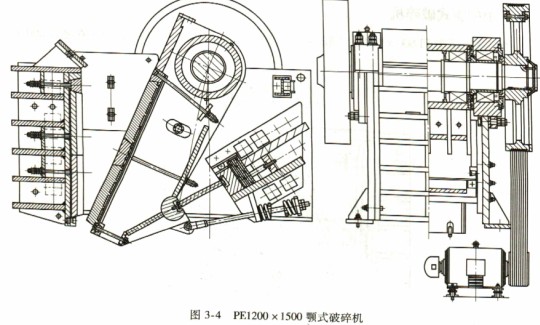

图3-4所示为PE1200×1500
颚式破碎机，该机机架为组合式焊接结构，即侧壁为两块平板、前墙是焊接的组合件。前墙板与大块横筋板焊在一起后，在两端焊有附加壁板。壁板上开有四个方形键与两块侧壁板上四个方形键槽对准，四个方键将侧壁与前墙组合件连接在一起，然后再用横向螺栓把紧。后墙组合件也是用同样办法与两侧壁连接在一起，组成一个长方形机架。这种机架称为组合式机架，实际上，就是由四“大扇”连成一体。这种机架便于安装和运输，但加工量较大，增加机重。其次是动颚，它是由铸造圆筒（动颚头部）以及焊在本身的各个筋板和前面与动颚齿板相贴盖板以及下部由一根圆钢制成的动颚上的肘座构成焊接动颚。在机架两侧壁装有整体轴承座，它与侧壁上的半圆孔相配合，轴承座下边用螺栓把在机架侧壁上。在后肘座上边装一个带有三个螺栓的斜铁，用它来消除肘座与轨槽之间的间隙，从而避免工作中产生附加的冲击负荷。在动颗中部偏上有一个椭圆孔中间装一根支撑两侧壁的螺栓，借以增强机架横向刚性。其他部分结构从图中便可看出，不再祥述。
1996年受某家公司的邀请到该厂谈出书与技术合作之事。当时厂方拿出一套PE1200 x1500颚式破碎机施工图以及计算书，让作者帮助审查查。经审阅后提出，该机机构设计极不合理，并上机求得证实。接着由我们对该机重新作机构优化设计及破碎腔设计，由厂方完成全套施工图。这就是图3-4所示的PE1200×1500颚式破碎机。实践证明该机性能优越，用户十分分满意。在此基础上，作者与那家公司合作开发了颚式破碎机CAD软件。之后又于2004年4月将DOS版本升级为Window。版。颚式破碎机销往欧美各大洲以及东南业各国，产品基本达到世界先进水平。
