雷蒙磨机又称为摆锤式研磨机或悬挂式研磨机。其特点是生产能力大、产品粒度细、粒径分布均匀，广泛的应用在我国钛白粉行业。但由于国产磨机在性能上与国外有较大差距，这几年新建和扩建的大型钛白粉厂均采用进口雷蒙磨机。
攀钢集团重庆钛业股份有限公司现有雷蒙磨机4套，均是德国NEA公司生产的5R雷蒙磨机，型号为PM08U5。总体使用效果较好，但设备零部件价格高维护费用高，其中一个是挂雷锤的梅花架就达120万元，而一套国产雷蒙机的价格还不到30万元，所以最大限度提高备件的使用寿命就是我们关心的事。
1、失效原因分析

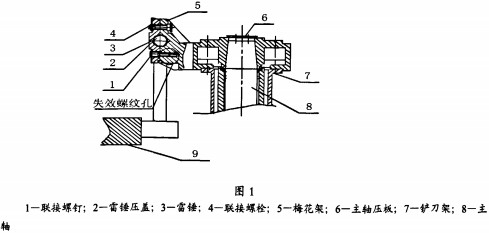

攀渝公司在2002年和2003年先后更换下了二台无法使用的梅花架，如何使用好这两台准备报废的梅花架是我们一直研究的问题。根据我们对梅花架失效原因查看，我们发现梅花架的失效都是由于螺纹孔失效导致无法使用，如图1所示。而造成螺纹孔失效主要原因是与梅花架联接的螺钉断后，因拆除联接螺钉而损伤或磨损螺纹孔造成。另外就是在我们更换雷锤时，每次装联接螺钉前都用丝攻清理螺纹孔，这加剧了螺纹孔的磨损，使螺纹孔失效。由于两台梅花架螺纹孔损伤情况不一样我们采用不同的处理办法，对于螺纹孔只是螺纹被磨损的梅花架我们采用扩孔法，对于螺孔过大采用扩孔法无法处理的梅花架，我们采用开孔法。
2、解决方案
2.1扩孔法

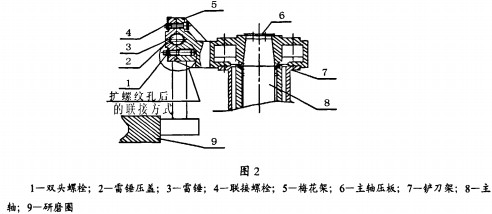

扩孔法即是将螺纹孔在现有的基础上扩大。首先，我们通过查机械手册选用与螺孔M30×3.5的牙距相同的M33×3.5的丝攻从新攻孔（如果牙距不相同不能采用此方法，否则会出现乱纹无法使用），攻后螺孔为M33×3,5;然后再装配螺栓，由于雷锤压盖孔径为中32，所以采用阶梯式双头螺栓装配，即一端为M30×3.5，另一端为M33×3.5。其结构如图2所示。
由于扩孔后无法进行有效的热处理，应注意阶梯式双头螺栓材质的选取，增大螺栓和螺纹孔之间的屈服强度差，以防止螺栓和螺纹孔发生咬合。根据梅仡架材质特点类似ZG45，我们采用材质35CrMo阶梯式双头螺栓联接。从2009年7月攀钢集团重庆钛业公司将扩孔后的梅花架在34雷蒙磨机上使用，运行至今梅花架未出现故障。
2.2开孔法

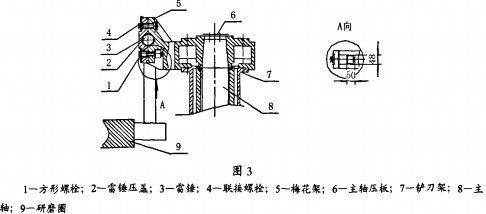

开孔法既是在上梅花架开孔，将与雷锤压盖的联接方式由原来的螺钉联接改为通孔方形螺母螺栓联接。为保证梅花架的强度和刚度不受影响，我们选取螺纹孔下方两支撑筋板之间进行开孔，因方形螺母M30的对边为46mm、弹簧垫片外径为中46，选取开孔的大小为长50cmX宽48cm，选取联接螺栓的机械强度为8.8级、方形螺母的机械强度为8级，其结构如图3所示。
采用这种办法既解决了螺纹孔失效的问题又解决了当螺钉断后，拆除螺钉困难等问题。公司在2009年9月将扩孔后的梅花架使用在4#雷蒙磨机上，运行至今未出现故障。
2、结语
这两种方法改造都足针对梅花架螺纹孔失效采取的，当然扩孔法处理过的梅花架在螺纹孔失效后，我们还可以采用开孔法继续使用。我们还可以根据螺纹孔失效原因采取一些措施防止或延缓螺纹孔失效，其中最有效的方法就是定期更换联接螺栓和螺钉，根据我的经验在采用机械强度8.8级螺栓和螺钉时，如果每运行8 000 h更换一次，就能有效的避免螺栓或螺钉断裂，从根本上解决了因螺栓或螺钉断裂而损伤螺纹孔。
