一、喷雾系统原理
喷雾润滑系统的重要作用是循环给球磨机大齿轮喷油，防止大齿轮磨损。从价值或作用上看，球磨机是磨矿工艺中的重要设备，保证齿轮正常就是确保球磨机正常运行，因此，喷雾润滑系统扮演着重要的角色。
（一）喷雾系统工作原理如图l所示。喷雾润滑要求有定时自动喷油和人为手动喷油的功能。
（二）逻辑分析
l、阀1、阀2由定时器定时循环工作。
2、阀2工作后，气动油泵工作，分配器喷油，计数开关动作。注：有计数，说明有油喷出，无计数，说明无油喷出。
3、当计数器接受到设定的计数次数时，把阀2关断，而阀1延时2分钟关断。注：阀1延时关断，属称“后吹”功能，避免油管堵塞。
4、阀1、阀2关断后，定时器又定时工作。
5、1-4为一个循环周期。
6、当五路输出油分配器无油喷出时，计数开关不动作，无计数，控制器故障报警输出。
7、阀1不工作情况下，当气管压力过低时，Ps开关动作，控制器故障报警输出。
8、11和12分别实现自动和手动喷雾控制功能。注：自动功能需要离合器运行返回条件。
二、传统继电器式控制系统改进过程
（一）控制器选型
老式控制系统外围线路无需做改动，使用easy719 - AC - RC实现老式控制器的控制功能。easy719 - AC - RC特点：它是逻辑控制继电器．具有简单的逻辑编程功能，有12个输入通道，6个输出通道，完全能满足喷雾润滑系统的控制要求，同时它有安装方便，操作简单，运行可靠的特点，是老式控制系统改进的首先设备。
（二）编程

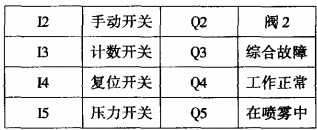

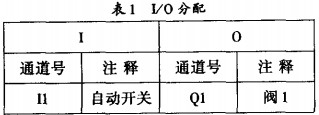

1、I/O分配
2、编程

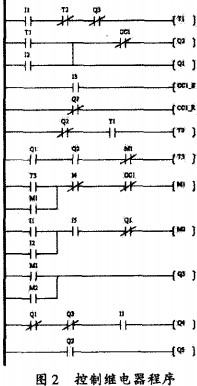

(1)在编程过程中，要分析理论逻辑关系，同时要注重实际运用的可行性，避免在实际使用中，控制的现象的不一致。根据喷雾系统逻辑关系，控制器程序如图2所示，可实现定时循环喷雾、延时“后吹”、故障报警及故障复位功能。
(2)T1为Ql、Q2循环动作定时器，T2为Q1“后吹”定时器，．13为无计数报警定时器。
(1)控制线路实现

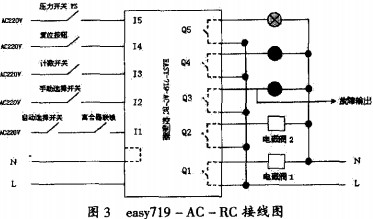

easy719 - AC - RC型控制器工作电压为AC220V，同时输入输出通道工作电压均为AC220V．不需要转换电压。工作现场电压较稳定，可以不使用稳压开关电源，因此控制器线路实现简单。接线图如图3所示
三、总结
通过在我公司工艺生产系统上采用eagy719 - AC - RC型控制继电器实现球磨机齿轮喷雾润滑系统控制的实践证明，它与以往的传统继电器电气控制系统相比，可靠性、稳定性及扩展性有了很大的提高，取得了较好的应用效果。easy控制继电器能够简化控制线路，在运行过程中，方便现场维护．降低故障率，降低维修成本。经过一年多的运行，除了设备的机械故障外，没有出现电气控制上的问题，完全符合设计要求。
