我们在第二章中分析了物料在
颗粒机环模孔中受到轴向挤压力以及物料与环模孔内壁之间的摩擦力，环模孔中的轴向挤压压强是呈指数形式增长的，即随着环模孔深度的增加，挤压压强越大。但是当环模孔长度较小的情况下，从式(2.4.29)中可以看出环模孔内的轴向挤压压强较小，且随着环模孔深度的增大，变化不大。为分析方便，可以采用模孔受力简化模型。
取环模的任一环模孔作为研究对象，当压辊挤压物料进入环模孑L时，对其受力过程进行分析，如图3.1所示：
其中：F为为挤出力(N)；
F1为倒角锥面的摩擦力(N)；
N1为倒角锥面的正压力(N)；
F2为模孔内表面的摩擦力(N)；

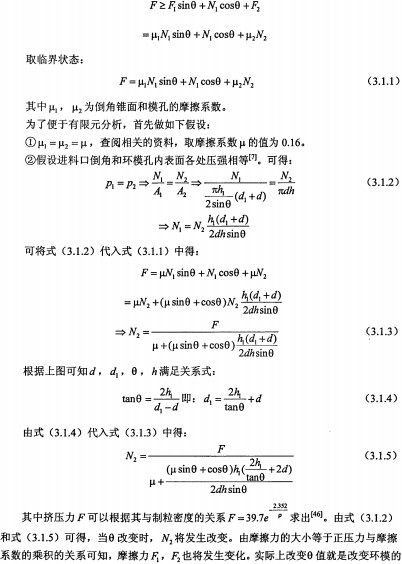

Ⅳ，为模孔内表面正压力(N)。由受力分析可知，从模孔内压出成型物料必须满足如下关系式：开孔率，可见，以上分析实际上可以反映环模开孔率对环模孔受力的影响。
环模开孔率的大小对
制粒机的生产效率有很大的影响，可以在考虑环模有足够强度的前提下，尽量提高环模开孔率，提高生产效率。此外，还应该考虑到加工工艺，否则造成加工困难，加大生产成本。
