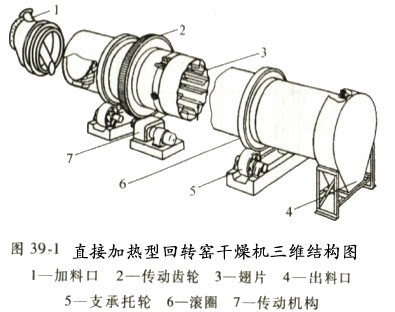

回转窑干燥机燥机（简称回转窑）是一种种应用非常广泛的干燥设备，在化工、轻工、煤炭、建材以及矿冶行业占有重要地位。近年来，回转窑干燥机的发展非常迅速，出现了许多新形式。综合其特点，主要表现在几个方面，即设备规格大型化、结构型式多样化以及节能和自动化。图39-1是回转窑干燥机的三维结构图，图39-2是该机的总装图。
一、回转窑干燥机的分类
① 直接加热式回转窑干燥机。有并流式、逆流式、错流式。
② 间接加热式回转窑干燥机。有内置加热管型、筒壁加热型。
③ 复杂加热回转窑干燥机。
1．直接加热式回转干燥机

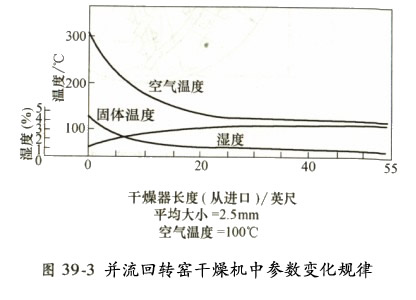

被干燥物料与热风直接接触干燥。并流式是热风与物料同方向移动，即使入口处热风温度较高，因物料处于表面蒸发阶段，产品温度仍然大致保持湿球温度。出口侧的物料处于温度上升阶段，因热风温度已下降，产品温度亦升高不多，见图39-3 。因此，即使热风温度较高，也不会使产品质量下降。
逆流式是热风流动方向与物料移动方向相反，这样可以产生较大的平均温度差，传热效果较好。
2．间接加热式回转干燥机
热量通过金属壁以传导方式加热被干燥的物料。其特点是仅需少量空气以带走水分，尾气带走的热量少，故热效率高。此外，尾气湿度高，有利于溶液回收，粉尘也少。
内置间接加热型干燥机是将整个干燥机外筒砌在炉内。干燥机内设一辅助烟道筒。从燃烧室来的烟道气掠过转筒外壁进入筒内，然后被风机引出排于大气中，烟道气经过筒外部及筒内部时，间接加热环隙中被干燥的物料。干燥介质从筒体右端进入，自左端由引风机排出。
3．复式加热及并流加热干燥机
这种干燥机同时使用直接加热和间接加热：复式加热回转干燥机是内外两个圆筒（有时内筒断面采用十字形）组成，热风穿过内筒，由产品出口端折人外筒，然后由原料人口端排出。物料在外筒与内筒环状间隙中与热风逆向接触，逆流加热同时得到内筒热风传来的热量。
