1、引 言
粮食烘干机主要用于烘干玉米、大豆、水稻等谷物，使粮食含水量达到国家相关标准，确保粮食安全储存。热风炉是向烘干机提供符合温度要求热风的主要辅助设备，其热风温度控制是关键，目前大多数采用人工或继电器上下限区间控制。人工控制是通过观察热风炉炉膛温度值频繁启动、停止鼓风机实现，其致命缺点是耗费人力、缩短热风炉使用寿命；继电器区间控制虽解决人力问题，但因其控制原理是通过热风炉炉膛温度上下限控制鼓风机启停实现，仍没有解决鼓风机频繁启停问题，同时区间控制方式导致热风温度不稳定，影响烘干后粮食的质量。为克服上述控制方式的诸多缺点，本系统设计选用PLC为主机，采取PID调节控制方式，解决了传统继电器区间控制的缺点，又可实现设备故障声光报警，从而大大提高了粮食烘干机烘干谷物的质量和效率。
2、系统组成
本设计选用欧姆龙( OMRON)公司产品CPM2A- 60CDR -A为控制核心，其基本配置为36点输入和24点输出，完成系统各种开关量控制要求；并扩展一个模拟量单元，型号为CPMIA -MAD01，该单元包含两路模拟量输入和一路模拟量输出，输入量为温度（电压值），输出量作为鼓风机变频器控制电压，完成热风炉炉膛温度自动控制。系统组成框如图1。

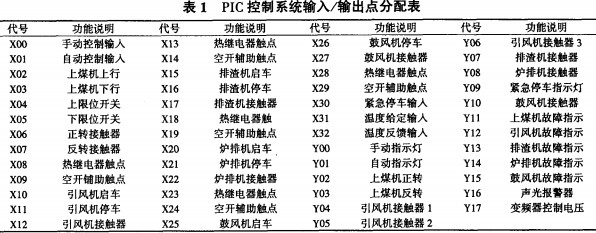

根据系统组成框图和工艺控制要求，对PLC控制系统输入／输出点分配如表1：
3、控制原理
当操作开关置于手动位置时，每台设备可单机热风炉炉膛温度处于自动控制：即比较给定炉膛温度模拟量和实际模拟量之偏差，通过软件PID调节器，输出模拟量控制变频器改变交流电源频率，使鼓风机转速发生变化，调节给风量达到热风炉炉膛温度的恒温自动控制。
4、程序设计
按工艺要求结合系统硬件图，热风炉炉膛温度自动控制程序流程图如图2所示：
5、结束语
本系统炉排机间断运行时间间隔，可通过PLC内置两路模拟量设定机械旋钮改变IR250和IR251内容(0~200BCD)方便实现。所有设备一旦出现过流、短路故障时，PLC自动检测做停车处理，并指示故障点发出声光报警。
