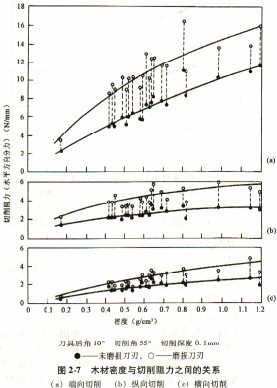

(1)树种与密度：使用锐利刀具和磨损刀具对多数树种进行端向切削，纵向切削和横向切削时的。切削阻力（水平分力）与试件材种密度之间的关系如图2-7所示。无沦是锐利刀具，还是磨损刀具，切削阻力都随树种密度的变化有很大的变化。一般而言，试材密度增加，切削阻力会呈线性增加。而且，端向切削时切削阻力增加率比纵向切削和横向切削增加得明显。
(2)含水率：一般情况下，随着被切削木材含水率的降低，切削阻力在纤维饱和点附近开始增加，在含水率为10%左右，切削阻力出现最大值。如果含水率继续减小，切削阻力基本不再变化，有时稍有降低（图2-8）。
(3)温度：一般情况下，木材温度升高，切削阻力呈降低的趋势。
(4)力学强度：上述密度、含水率，以及温度与切削阻力的关系同各因素和材料力学强度之间的关系类似。而且，切削阻力与材料力学强度有密切的关联。一般情况下，力学强度高的木材的切削阻力也较大。但是，木材的切削破坏中的横向拉伸变形、纵向压缩变形以及断裂变形不是在单纯应力作用下产生的，必须考虑复合应力。
