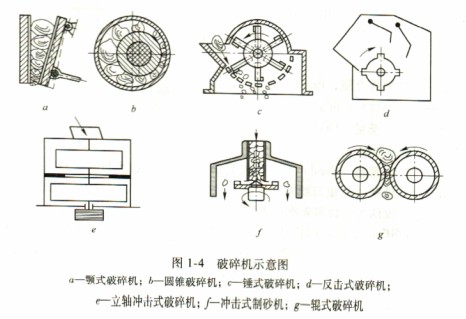

图l-4a所示为颚式破碎机，其工作部分由固定颚板和活动颚板组成。当活动颚板周期性地接近固定颚板时，借压碎作用破碎物料。因在两颚板上的衬板有牙齿，故兼有劈碎和折断作用。
（2）圆锥破碎机
图l-4b所示为旋回式破碎机，其工作部分由固定的外锥和活动的内锥组成。内锥以一定的偏心半径绕外圆锥中心线做偏心运动，物料在两锥体之间被压碎和折断。
（3）锤式破碎机
图l-4c所示为锤式破碎机，其工作部分是铰接在转盘上的锤头。物料被高速旋转的锤头冲击破碎并被带到下面箅条筛，从筛孔排出。
（4）反击式破碎机
图l-4d所示为反击式破碎机，其工作部分是刚性固定在转盘上的板锤。物料被高速旋转的板锤冲击破碎并抛射到反击板再次破碎，同时形成块料之问的撞击破碎，最后从机体下部排出。
（5）立轴破碎机
图1 -4e所示为立轴破碎。它有两种形式：立轴锤式破碎机和立轴反击式破碎机，其工作部分基本与锤式反击式破碎机相似，工作原理也一样。物料从上部进料斗经第一级转子破碎后落到第二级转子后再进行第二次破碎，产品从机体下部自由排出。
（6）冲击式制砂机
图1-4f所示为冲击式制砂机（原立轴冲击式破碎机），其工作部分是高速旋转的叶轮。物料从中心给料筒落到叶轮中心，然后沿叶轮的流道被抛射到衬板上撞碎。碎后的产品沿叶轮与衬板圆周空间自由排出。
（7）辊式破碎机
图l-4g所示为辊式破碎机，其工作部分是做相向旋转的两个辊子。物料给在两辊之间，随着辊子旋转将物料拉人辊间后被挤压破碎。这种破碎机是强制排料的。
